I tillverkningsindustrin förekommer förflyttning av tunga komponenter som en återkommande del av produktionsflödet. Det gäller allt från råmaterial in till bearbetningsmaskiner, till färdiga detaljer ut mot lager eller lastbrygga. Kranar och lyftdon hanterar dessa förflyttningar och dimensioneras utifrån last, spännvidd, lyfthöjd och driftsintensitet.
De vanligaste systemen i verkstads- och tillverkningsmiljö är bryggtraversen (rälgående travers på två kranbanor), hängtraversen (monterad direkt i tak eller takstomme) och svängkranen (pelarbaserad eller väggmonterad, för arbete inom en begränsad radie). Telfern är den enhet som hänger i traversbanan och utför själva lyftet, antingen med stållin eller kätting.
Lintelfer och kättingtelfer: tekniska skillnader

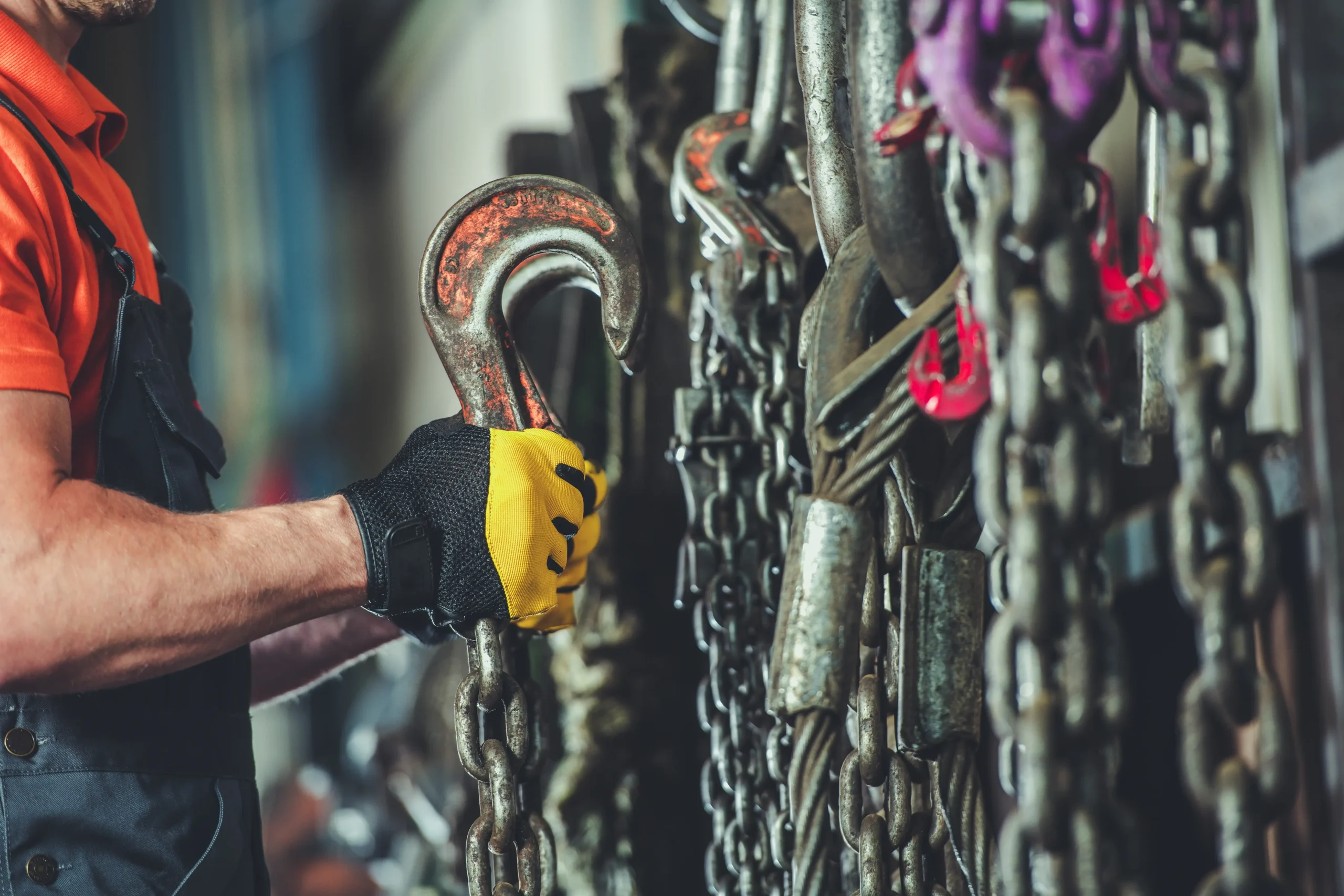

En lintelfer använder en stålvajer lindad på en trumma. Det ger generellt längre lyfthöjder och högre kapacitet per viktenhet, men kräver noggrannare underhåll av liner och trumma. Kättingtelfern använder en gallringskedja och är robustare i miljöer med smuts, fukt eller temperaturvariationer. Den lämpar sig väl för kortare lyfthöjder och används ofta i verkstäder där utrustningen utsätts för hård daglig körning.
Välkända produktserier inom segmentet är exempelvis Demag DH och DKUN (lintelfer) samt Stahl SVO1 (kättingtelfer), som båda finns i Tekilas produktsortiment. Valet mellan dessa styrs av kapacitetskrav (mätt i ton), antalet lyftcykler per dag (som avgör driftsklassificering enligt ISO 4301) och krav på lyfthastighet.
Dimensionering och projektering
Dimensioneringen av ett traverskransystem börjar med lasten. Den nominella kapaciteten ska täcka den tyngsta förekommande lasten med tillräcklig marginal, och driftsklassen (M1 till M8 enligt FEM/ISO) bestäms av hur intensivt utrustningen används. En kran i klass M3 är konstruerad för sporadisk användning, medan en kran i klass M6 eller M7 är avsedd för kontinuerlig drift under flera skift per dygn.
Spännvidden (avståndet mellan kranbanorna) påverkar brobalkens dimensioner direkt. Längre spännvidd kräver kraftigare balk för att hålla nere nedböjningen, som specificeras i SS-EN 15011:2020, den gällande europeiska standarden för portal- och traverskranar. Lyfthöjden avgör telferens linlängd eller kättinglängd och påverkar utrymmesbehov i byggnadens tak.
Projektering av kraninstallationer görs normalt i samarbete med leverantören. Faktorer som takstommens bärförmåga, fri golvhöjd, placering av kranbanor relativt bearbetningsmaskiner och logistikflöde ingår i underlaget. Företag som Tekila erbjuder traverser, telfer och svängkranar tillsammans med projektering, installation och löpande service som ett sammanhållet paket, vilket minskar koordineringsbördan för beställaren.
Manöverdon, radiostyrning och elförsörjning
Manöverdonen bestämmer hur operatören styr kranen. Hängande kabelmanöver är det traditionella alternativet och ger direkt återkoppling. Radiostyrning ger rörlighet och är lämplig när operatören behöver följa lasten till fots eller arbeta i trånga utrymmen. Joystick-baserade manöverdon används i krävande tillämpningar där precisionsstyrning väger tungt.
En parameter som sällan diskuteras men som påverkar säkerheten är lastsvikornas dämpning. Moderna frekvensomriktare för lyftmotorer möjliggör mjuk start och stopp, som minskar pendling i lasten och slitage på mekaniken.
Elförsörjningens stabilitet är en separat men relaterad fråga. Ett strömavbrott under pågående lyftoperation, med hängande last i okontrollerat läge, ställer krav på att bromssystemet håller och att operatören kan agera säkert. I produktionsmiljöer där stillestånd innebär stora kostnader, eller där lyftoperationer pågår kontinuerligt, används ibland reservkraftverk som backup för att säkerställa kontrollerat avslut av pågående operationer vid nätavbrott.
Säkerhetskrav och besiktning
Traverskranar och lyftdon omfattas av Arbetsmiljöverkets föreskrifter AFS 2006:6 om användning av lyftanordningar och lyftredskap, samt av Maskindirektivet vid ny installation. Det innebär bland annat att utrustningen ska besiktigas av ackrediterat organ vid installation och därefter med regelbundna intervall, normalt vart eller vartannat år beroende på typ och driftsklass.
Gränslägesbrytare för lyft och körning ska finnas och kontrolleras. Lastbegränsare är obligatoriska på de flesta krantyper och hindrar att kransystemet överbelastas vid felaktig lastuppskattning.
Underhåll i praktiken
Underhållsbehoven varierar med driftsintensitet. En typisk servicechecklista för ett kransystem inkluderar:
- Kontroll av lina eller kätting (slitage, korrosion, deformationer)
- Smörjning av löpvagnar, kranbaneskenor och kuggdrev
- Kontroll av bromsar och friktionskopplingar
- Funktionstest av gränslägesbrytare och lastbegränsare
- Elektrisk kontroll av manöverdon och kabelgenomföringar
Service och reservdelar kan hanteras av leverantören, men det förutsätter att utrustningen är dokumenterad med korrekt typbeteckning och serienummer, och att serviceintervaller följs enligt tillverkarens anvisningar.
Valet styrs av flera olika aspekter
Val av traverssystem och telfer i en tillverkningsmiljö styrs av lastkapacitet, driftsintensitet, lyfthöjd och de bygg- och logistikförutsättningar som råder på platsen. Projekteringen bör göras systematiskt med hänsyn till framtida belastningsbehov, inte bara nuläget. Underhåll och besiktning är lagstadgade och påverkar driftsäkerheten direkt. En leverantör som hanterar hela kedjan från specifikation till service minskar tekniska risker och administrationsbörda för den köpande verksamheten.
